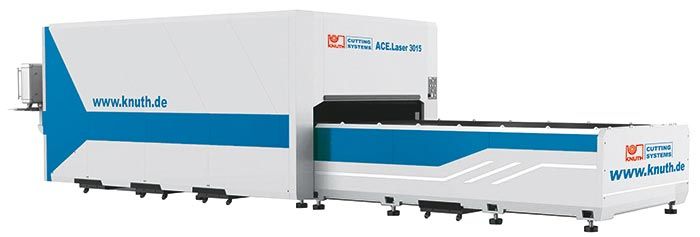

برش لیزری صنعتی مدل ACE LASER ساخت کنوت آلمان
اطلاعات گارانتی :
یک سال گارانتیضمانت نامه :
پنج سال خدمات پس از فروش| مشخصات فنی |
ACE Laser 3015 1.0 |
ACE Laser 3015 1.0 |
ACE Laser 3015 2.2 |
ACE Laser 3015 3.3 |
ACE Laser 3015 4.0 |
|---|---|---|---|---|---|
|
توان لیزر |
1.000 W |
1.500 W |
2.000 W |
3.300 W |
4.000 W |
|
طول شفت |
1,08 ± 10% µm |
1,08 ± 10% µm |
1,08 ± 10% µm |
1,08 ± 10% µm |
1,08 ± 10% µm |
|
بیشینه قدرت پرتو |
1.000 W |
1.500 W |
2.000 W |
3.300 W |
4.000 W |
|
فرکانس |
50~20k Hz |
50~5k Hz |
50~5k Hz |
50~5k Hz |
50~5k Hz |
|
توان مصرفی |
5 kW |
7,5 kW |
8,8 kW |
15 kW |
17 kW |
|
ولتاژ مصرفی |
AC 380V ± 10%, 50/60Hz, 3xL+N |
AC 380V ± 10%, 50/60Hz, 3xL+N |
AC 380V ± 10%, 50/60Hz, 3xL+N |
AC 380V ± 10%, 50/60Hz, 3xL+N |
AC 380V ± 10%, 50/60Hz, 3xL+N |
|
ظرفیت برش سازه های فولادی |
8 mm |
10 mm |
12 mm |
16 mm |
20 mm |
|
ظرفیت برش سازه های استیل |
4 mm |
5 mm |
6 mm |
10 mm |
12 mm |
|
ظرفیت برش سازه های آلومینیومی |
3 mm |
4 mm |
5 mm |
8 mm |
12 mm |
|
ابعاد میز |
3.000x1.500 mm |
3.000x1.500 mm |
3.000x1.500 mm |
3.000x1.500 mm |
3.000x1.500 mm |
|
حداکثر وزن قطعه کار |
6 kg/dm² |
6 kg/dm² |
6 kg/dm² |
6 kg/dm² |
6 kg/dm² |
|
شتاب محور X و Y |
10 m/s² |
10 m/s² |
10 m/s² |
10 m/s² |
10 m/s² |
|
شتاب محور Z |
8 m/s² |
8 m/s² |
8 m/s² |
8 m/s² |
8 m/s² |
|
جابجایی محور X |
1.520 mm |
1.520 mm |
1.520 mm |
1.520 mm |
1.520 mm |
|
جابجایی محور Y |
3.050 mm |
3.050 mm |
3.050 mm |
3.050 mm |
3.050 mm |
|
جابجایی محور Z |
100 mm |
100 mm |
100 mm |
100 mm |
100 mm |
|
سرعت جابجایی محور X |
120 m/min |
120 m/min |
120 m/min |
120 m/min |
120 m/min |
|
سرعت جابجایی محور Y |
120 m/min |
120 m/min |
120 m/min |
120 m/min |
120 m/min |
|
بازه زمانی برش |
10 - 20 sec |
10 - 20 sec |
10 - 20 sec |
10 - 20 sec |
10 - 20 sec |
|
ظرفیت درایو دستگاه در محور X |
1,5 kW |
1,5 kW |
1,5 kW |
1,5 kW |
1,5 kW |
|
ظرفیت درایو دستگاه در محور Y |
2 kW |
2 kW |
2 kW |
2 kW |
2 kW |
|
ظرفیت درایو دستگاه در محور Z |
0,2 kW |
0,2 kW |
0,2 kW |
0,2 kW |
0,2 kW |
|
ابعاد کلی |
9,8x3,7x2,15 m |
9,8x3,7x2,15 m |
9,8x3,7x2,15 m |
9,8x3,7x2,15 m |
9,8x3,7x2,15 m |
|
وزن |
8.000 kg |
8.000 kg |
8.000 kg |
8.000 kg |
8.000 kg |
|
شماره قطعه |
141010 |
141011 |
141012 |
141013 |
141014 |
|
مشخصات فنی |
ACE Laser 4020 1.0 |
ACE Laser 4020 1.5 |
ACE Laser 4020 2.2 |
ACE Laser 4020 3.3 |
ACE Laser 4020 4.0 |
|---|---|---|---|---|---|
|
توان لیزر |
1.000 W |
1.500 W |
2.000 W |
3.300 W |
4.000 W |
|
طول شفت |
1,08 ± 10% µm |
1,08 ± 10% µm |
1,08 ± 10% µm |
1,08 ± 10% µm |
1,08 ± 10% µm |
|
بیشینه قدرت پرتو |
1.000 W |
1.500 W |
2.000 W |
3.300 W |
4.000 W |
|
فرکانس |
50~20k Hz |
50~5k Hz |
50~5k Hz |
50~5k Hz |
50~5k Hz |
|
توان مصرفی |
5 kW |
7,5 kW |
8,8 kW |
15 kW |
17 kW |
|
ولتاژ مصرفی |
AC 380V ± 10%, 50/60Hz, 3xL+N |
AC 380V ± 10%, 50/60Hz, 3xL+N |
AC 380V ± 10%, 50/60Hz, 3xL+N |
AC 380V ± 10%, 50/60Hz, 3xL+N |
AC 380V ± 10%, 50/60Hz, 3xL+N |
|
ظرفیت برش سازه های فولادی |
8 mm |
10 mm |
12 mm |
16 mm |
20 mm |
|
ظرفیت برش سازه های استیل |
4 mm |
5 mm |
6 mm |
10 mm |
12 mm |
|
ظرفیت برش سازه های آلومینیومی |
3 mm |
4 mm |
5 mm |
8 mm |
12 mm |
|
ابعاد میز |
4.000x2.000 mm |
4.000x2.000 mm |
4.000x2.000 mm |
4.000x2.000 mm |
4.000x2.000 mm |
|
حداکثر وزن قطعه کار |
6 kg/dm² |
6 kg/dm² |
6 kg/dm² |
6 kg/dm² |
6 kg/dm² |
|
شتاب محور X و Y |
10 m/s² |
10 m/s² |
10 m/s² |
10 m/s² |
10 m/s² |
|
شتاب محور Z |
8 m/s² |
8 m/s² |
8 m/s² |
8 m/s² |
8 m/s² |
|
جابجایی محور X |
2.020 mm |
2.020 mm |
2.020 mm |
2.020 mm |
2.020 mm |
|
جابجایی محور Y |
4.050 mm |
4.050 mm |
4.050 mm |
4.050 mm |
4.050 mm |
|
جابجایی محور Z |
100 mm |
100 mm |
100 mm |
100 mm |
100 mm |
|
سرعت جابجایی محور X |
120 m/min |
120 m/min |
120 m/min |
120 m/min |
120 m/min |
|
سرعت جابجایی محور Y |
120 m/min |
120 m/min |
120 m/min |
120 m/min |
120 m/min |
|
بازه زمانی برش |
10 - 20 sec |
10 - 20 sec |
10 - 20 sec |
10 - 20 sec |
10 - 20 sec |
|
ظرفیت درایو دستگاه در محور X |
1,5 kW |
1,5 kW |
1,5 kW |
1,5 kW |
1,5 kW |
|
ظرفیت درایو دستگاه در محور Y |
2 kW |
2 kW |
2 kW |
2 kW |
2 kW |
|
ظرفیت درایو دستگاه در محور Z |
0,2 kW |
0,2 kW |
0,2 kW |
0,2 kW |
0,2 kW |
|
ابعاد کلی |
10,34x4,28x2,2 m |
10,34x4,28x2,2 m |
10,34x4,28x2,2 m |
10,34x4,28x2,2 m |
10,34x4,28x2,2 m |
|
وزن |
9.000 kg |
9.000 kg |
9.000 kg |
9.000 kg |
9.000 kg |
|
شماره قطعه |
141015 |
141016 |
141017 |
141018 |
141019 |
